Баки для воды нержавеющие БН(В)
Назначение и область применения
Баки-накопители для воды нержавеющие марки БН(В) предназначены для хранения питьевой или технической воды без давления (под наливом) и последующего ее использования в системах водоснабжения и для иных технологических нужд.
Баки для воды БН(В) изготавливаются в коррозионностойком исполнении из высококачественной нержавеющей стали толщиной от 2 до 4 мм, имеющей гигиенический сертификат.
Общие технические данные нержавеющих баков для воды
Объем: от 100 л (0,1 м3) до 10000 л (10 м3).Рабочее давление, МПа изб: 0,0 (атмосферное).
Температура рабочей среды: от 0 до 100 °С.
Рабочая среда: питьевая или техническая вода.
Климатическое исполнение по ГОСТ 15150: УХЛ 3.
Условия хранения и транспортировки по ГОСТ 15150: 5(0Ж4).
Допустимая сейсмичность по шкале MSK-64: 7 баллов (по указанию Потребителя или проектной организации – до 9 баллов).
Материальное исполнение нержавеющих баков для воды
| Индекс материального исполнения | Материал конструктивных элементов бака | Расчетный срок службы, лет | |||
| штуцеры | корпус | фланцы | опоры | ||
| М3 | AISI 304/08Х18Н10 AISI 321/12Х18Н10Т |
AISI 304/08Х18Н10 AISI 304L/03Х18Н11 |
Ст20, 12Х18Н10Т* |
Ст3, Ст20 | 30 |
ВЕРТИКАЛЬНЫЕ НЕРЖАВЕЮЩИЕ БАКИ ДЛЯ ВОДЫ

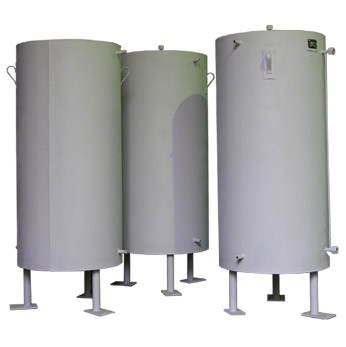

_01.jpg "Баки для воды вертикальные")

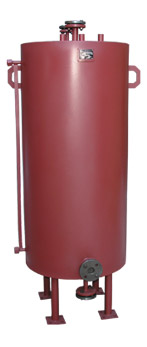

_02.jpg "Бак для горячей воды нержавеющий")

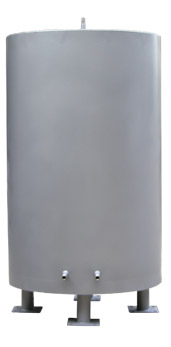

_03.jpg "Бак-накопитель питьевой воды")
Вертикальный нержавеющий бак для воды БН(В) представляет собой сварную конструкцию, состоящую из цилиндрической обечайки, верхнего и нижнего плоского или конического днищ, патрубков подвода и отвода рабочей среды, штуцеров дренажа и перелива. Бак имеет три (четыре) вертикальные опоры.
По указанию Потребителя (проектной организации) в баке могут быть установлены:
- • дополнительные патрубки;
- • устройство указателя уровня (кварцевая трубка);
- • сервисный люк.
-V.gif)
А – подвод воды;
Б - отвод воды;
В – перелив;
Г – дренаж.
Модельный ряд вертикальных нержавеющих баков для воды
|
Модификация |
Объем, м3 |
Диаметр, D, мм |
Высота, H, мм |
Высота с опорами, H1, мм |
Масса, кг |
ЗАКАЗАТЬ*
|
|
БН(В)-0,1-0,0-В |
0,1 |
400 | 800 | 1000 | 40 | |
|
БН(В)-0,2-0,0-В |
0,2 |
500 | 1000 | 1200 | 60 | |
|
БН(В)-0,3-0,0-В |
0,3 |
600 | 1100 | 1300 | 70 | |
|
БН(В)-0,4-0,0-В |
0,4 |
600 | 1400 | 1600 | 80 | |
|
БН(В)-0,5-0,0-В |
0,5 |
600 | 1800 | 2000 | 95 | |
|
БН(В)-0,6-0,0-В |
0,6 |
700 | 1600 | 1800 | 100 | |
|
БН(В)-0,8-0,0-В |
0,8 |
800 | 1600 | 1800 | 125 | |
|
БН(В)-1-0,0-В |
1,0 |
900 | 1600 | 1800 | 200 | |
|
БН(В)-1,5-0,0-В |
1,5 |
1000 | 2000 | 2200 | 250 | |
|
БН(В)-2-0,0-В |
2,0 |
1100 | 2200 | 2400 | 305 | |
|
БН(В)-2,5-0,0-В |
2,5 |
1200 | 2300 | 2500 | 350 | |
|
БН(В)-3-0,0-В |
3,0 |
1300 | 2300 | 2600 | 470 | |
|
БН(В)-3,5-0,0-В |
3,5 |
1400 | 2400 | 2600 | 520 | |
|
БН(В)-4-0,0-В |
4,0 |
1400 | 2700 | 2900 | 595 | |
|
БН(В)-5-0,0-В |
5,0 |
1500 | 2900 | 3150 | 665 | |
|
БН(В)-6-0,0-В |
6,0 |
1600 | 3100 | 3350 | 750 | |
|
БН(В)-8-0,0-В |
8,0 |
1700 | 3600 | 3900 | 935 | |
|
БН(В)-10-0,0-В |
10 |
1800 | 4000 | 4300 | 1090 |
Примеры обозначения вертикальных нержавеющих баков для воды при заказе
Бак-накопитель питьевой воды вертикальный БН(В)-1-0,0-В-М3 ТУ 3600-003-95210823-2015
1 – геометрическая емкость, м3;
0,0 – рабочее давление, МПа;
В – вертикальный;
М3 – индекс материального исполнения (нержавеющая сталь).
ГОРИЗОНТАЛЬНЫЕ НЕРЖАВЕЮЩИЕ БАКИ ДЛЯ ВОДЫ
-g_01.jpg "Бак для воды нержавеющий")
-g_02.jpg "Бак для воды в кузов автомобиля")
-g_03.jpg "Бак для воды горизонтальный")
Горизонтальный нержавеющий бак для воды БН(В) представляет собой сварную конструкцию, состоящую из цилиндрической обечайки, правого и левого плоского или конического днищ, патрубков подвода и отвода рабочей среды, штуцеров перелива и дренажа. Бак имеет две седловые горизонтальные опоры.
По указанию Потребителя (проектной организации) в баке могут быть установлены:
- • дополнительные патрубки;
- • устройство указателя уровня (кварцевая трубка);
- • сервисный люк.
-G.gif)
А – подвод воды;
Б - отвод воды;
В – перелив;
Г – дренаж.
Модельный ряд горизонтальных нержавеющих баков для воды
|
Модификация |
Объем, м3 |
Диаметр, D, мм |
Длина, L, мм |
Высота с опорами, H1, мм |
Масса, кг |
ЗАКАЗАТЬ* |
|
БН(В)-0,1-0,0-Г |
0,1 |
400 | 800 | 600 | 55 | |
|
БН(В)-0,2-0,0-Г |
0,2 |
500 | 1000 | 700 | 70 | |
|
БН(В)-0,3-0,0-Г |
0,3 |
600 | 1100 | 800 | 85 | |
|
БН(В)-0,4-0,0-Г |
0,4 |
600 | 1400 | 800 | 100 | |
|
БН(В)-0,5-0,0-Г |
0,5 |
600 | 1800 | 800 | 120 | |
|
БН(В)-0,6-0,0-Г |
0,6 |
700 | 1600 | 900 | 130 | |
|
БН(В)-0,8-0,0-Г |
0,7 |
800 | 1600 | 1000 | 150 | |
|
БН(В)-1-0,0-Г |
1,0 |
900 | 1600 | 1100 | 225 | |
|
БН(В)-1,5-0,0-Г |
1,5 |
1000 | 2000 | 1200 | 285 | |
|
БН(В)-2-0,0-Г |
2,0 |
1100 | 2200 | 1300 | 405 | |
|
БН(В)-2,5-0,0-Г |
2,5 |
1200 | 2300 | 1400 | 460 | |
|
БН(В)-3-0,0-Г |
3,0 |
1300 | 2300 | 1500 | 575 | |
|
БН(В)-3,5-0,0-Г |
3,5 |
1400 | 2400 | 1600 | 635 | |
|
БН(В)-4-0,0-Г |
4,0 |
1400 | 2700 | 1600 | 735 | |
|
БН(В)-5-0,0-Г |
5,0 |
1500 | 2900 | 1700 | 805 | |
|
БН(В)-6-0,0-Г |
6,0 |
1600 | 3100 | 1800 | 930 | |
|
БН(В)-8-0,0-Г |
8,0 |
1700 | 3600 | 1950 | 1080 | |
|
БН(В)-10-0,0-Г |
10 |
1800 | 4000 | 2050 | 1250 |
Примеры обозначения горизонтальных нержавеющих баков для воды при заказе
Бак-накопитель питьевой воды горизонтальный БН(В)-5-0,0-Г-М3 ТУ 3600-003-95210823-2015
5 – геометрическая емкость, м3;
0,0 – рабочее давление, МПа;
Г – горизонтальный;
М3 – индекс материального исполнения (нержавеющая сталь).
По указанию Потребителя (проектной организации) нержавеющие баки для воды могут быть изготовлены на любой другой заданный объем и рабочие параметры.
