Охладители выпара ОВС

Струйный охладитель выпара «КВАРК» марки ОВС предназначен для полной утилизации тепла низкопотенциального пара из выпара деаэраторов, конденсации отработанного пара после энергетического и иного технологического оборудования и относится к классу прямоточных смесительных конденсаторов непрерывного действия.

Принцип действия  струйных охладителей выпара ОВС

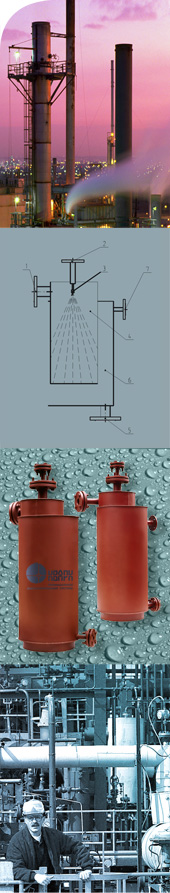

Пар (выпар), поступает в струйный охладитель выпара ОВС через входной патрубок (1). В рабочей зоне (4) выпар конденсируется на мелких каплях охлаждающей воды, поступающей через патрубок охлаждающей воды (2) и распыливающейся через форсуночный узел (3).

Распыливание производится с помощью струйно-центробежных цельнофакельных форсунок, обеспечивающих повышенную степень распыла и высокий коэффициент теплоотдачи при конденсации пара на каплях за счет большой поверхности межфазового взаимодействия.

После выхода водо-воздушной смеси из рабочей зоны происходит разделение водо-воздушной смеси. Конденсат отводится в конденсатный либо деаэраторный бак через сливной патрубок (5), а неконденсирующиеся газы, пройдя через зону сепарации (6), удаляются из охладителя через воздушную свечу (7), либо отсасываются водоструйным (пароструйным) эжектором.

Типы струйных охладителей выпара ОВС

Струйные охладители выпара ОВС в зависимости от условий применения подразделяются на следующие типы:
• Атмосферный охладитель выпара – ОВС(А)
• Вакуумный охладитель выпара – ОВС(В)
• Охладитель выпара повышенного давления – ОВС(П)

Преимущества струйных охладителей выпара ОВС

• Надежность: Струйные охладители выпара ОВС изготавливаются полностью из нержавеющей стали и имеют срок службы в 5-10 раз больший, чем традиционные кожухотрубные охладители. Струйные охладители выпара ОВС применяются в качестве контактного конденсатора в любых технологических схемах.
• Эффективность: Струйные охладители выпара ОВС обеспечивают полную конденсацию пара (выпара) за счет увеличенной поверхности взаимодействия и непосредственного контакта пара и охлаждающей воды. Температура конденсата на выходе из ОВС регулируется в широких пределах до любой требуемой температуры.
• Универсальность: Применение  струйных охладителей выпара  ОВС в качестве охладителя выпара деаэратора позволяет гибко регулировать глубину деаэрации без потерь тепла в атмосферу за счет увеличения удельного расхода выпара. Во время распыливания в ОВС охлаждающая вода, нагреваясь до температуры насыщения, деаэрируется до уровня 0,1-0,2 мг/л О₂, т.е. для охлаждающей воды ОВС является термическим деаэратором. При использовании струйных охладителей выпара ОВС для конденсации пара с примесями диоксида углерода как продукта распада бикарбонатов либо с примесями других газов, охладитель-конденсатор ОВС позволяет удалить неконденсирующиеся газы из системы.
• Энергосбережение: Тепловой КПД струйных охладителей выпара ОВС составляет практически 100%. Применение струйных охладителей выпара ОВС позволяет полностью утилизировать сбрасываемое в атмосферу тепло энергетических установок и технологических циклов промышленных предприятий.
• Низкая эксплуатационная стоимость: Отсутствие в струйных охладителях выпара ОВС  вальцовочных соединений и нержавеющее исполнение конструкции снижают практически к нулю затраты на техническое обслуживание ОВС. Даже в случае использования воды с повышенной жесткостью в качестве охлаждающей, очистка охладителя требуется крайне редко и производится за короткое время типовыми кислотными очищающими растворами.

Общие технические характеристики охладителей выпара ОВС
(при заказе выбираются в пределах указанного диапазона значений)
• Расход пара (выпара): 0,1-20 т/час
• Температура пара (выпара): 40-180^оС
• Расход охлаждающей воды: 0,05-30 т/час
• Температура охлаждающей воды: 5-104 ^оС
• Перепад давления на форсунках: 0,2-1,6 МПа
• Материал изготовления: нержавеющая сталь

Для подбора струйного охладителя выпара и расчета его стоимости, пожалуйста, заполните Техническое Задание:
