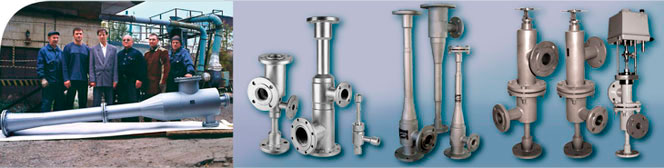

Струйные подогреватели ПВС

Струйные аппараты «КВАРК» Струйные подогреватели марки ПВС предназначены для подогрева воды, а также иных жидкостей с помощью тепловой энергии насыщенного либо перегретого пара.

Струйные аппараты «КВАРК» Струйные подогреватели марки ПВС в зависимости от области применения подразделяются на следующие типы:

• Струйные подогреватели типа ПВС(Г) - предназначены для подогрева воды в системах горячего водоснабжения, водоподготовки, а также иных жидкостей в других системах технологического подогрева с помощью тепловой энергии насыщенного либо перегретого пара

• Струйные подогреватели типа ПВС(Д) - предназначены для подогрева воды перед деаэраторами (атмосферными, вакуумными и повышенного давления) с помощью тепловой энергии насыщенного либо перегретого пара.

• Струйные подогреватели типа ПВС(Н) - используются в качестве пароструйных инжекторов (пароструйных насосов) для повышения давления, откачивания и перекачивания воды ииных жидкостей с одновременным ее подогревом с помощью кинетической и тепловой энергии насыщенного либо перегретого пара.

• Струйные подогреватели типа ПВС(Т) - предназначены для подогрева сетевой (теплофикационной) воды в закрытых и открытых системах теплоснабжения с       помощью тепловой энергии насыщенного либо перегретого пара.

• Струйные подогреватели типа ПВС(У) - предназначены для утилизации тепловой энергии низкопотенциального пара (выпара) с одновременным подогревом воды или иных жидкостей.

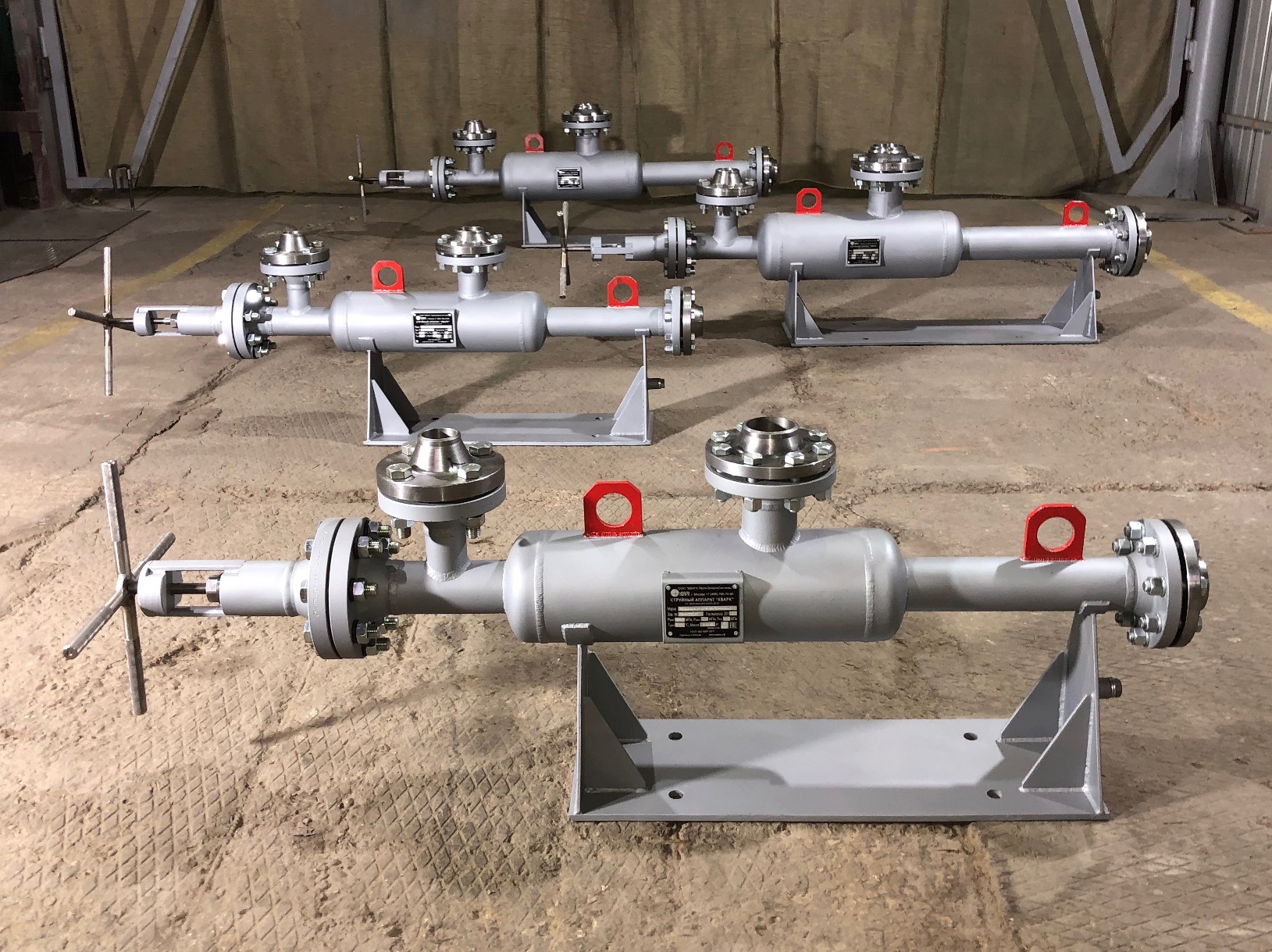

• Струйные подогреватели типа ПВС(Р) (регулируемые) - используются при необходимости нагрева воды и иных жидкостей с расширенным рабочим диапазоном расхода и/или дельты нагрева. В зависимости от используемого типа привода парового сопла, подразделяются на струйные регулируемые подогреватели следующих подтипов:

 - ПВС(Р-М) с механическим приводом парового сопла;

 - ПВС(Р-Э) с электроприводом парового сопла;

 - ПВС(Р-П) с пневмоприводом парового сопла.

• Стандартное рабочее давление нагреваемой среды на входе в струйный подогреватель ПВС: от 0,05 до 4,0 МПа изб
• Стандартное рабочее давление пара на входе в струйный подогреватель ПВС: от 0,1 до 6,4 МПа изб
• Стандартная температура нагреваемой среды: от 1 до 95 ^оС                                         • Температура пара: любая
• Рекомендуемый перепад между давлениями пара и воды: не менее 0,1 МПа изб (1 кгс/см²). В струйных подогревателях типов ПВС(Г), ПВС(Д), ПВС(Н), ПВС(Т) в любом рабочем режиме давление пара должно быть больше давления нагреваемой среды минимум на 0,1 МПа изб  (1 кгс/см²). В струйных подогревателях типа ПВС(У) давление нагреваемой среды больше давления пара.

Условное обозначение струйного подогревателя ПВС при заказе:

Cтруйный подогреватель «КВАРК» ПВС(Г)-100-10/70-0,2/0,35 ТУ 3600-003-95210823-2015
где:   ПВС – сокращенное наименование подогревателя;
(Г) – ГВС (тип струйного подогревателя);
100 – номинальная производительность, т/ч;
10 – температура нагреваемой среды на входе в струйный подогреватель, ^оС;
70 – температура среды на выходе из подогревателя, ^оС;
0,2 – давление нагреваемой среды на входе в струйный подогреватель, МПа изб;
0,35 – давление пара на входе в струйный подогреватель, МПа изб;

ТУ 3600-003-95210823-2015 - технические условия на Струйные, емкостные, теплообменные аппараты «КВАРК».

Стандартные материалы изготовления струйных подогревателей ПВС: Ст20, 09Г2С, аустенитная нержавеющая сталь, титан.

Для подбора струйного подогревателя и расчета его стоимости, пожалуйста, заполните Техническое Задание:
