Баки ТЭС и АЭС ОСТ 34-42-559...561

Баки и резервуары ТЭС И АЭС предназначены для хранения воды и растворов реагентов, предусмотренных технологических процессом химической очистки воды, а также для других технологических систем тепловых и атомных электростанций.

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ БАКОВ И РЕЗЕРВУАРОВ ТЭС И АЭС

Номинальный объем (геометрическая емкость): от 1000 л (1 м³) до 100000 литров (100 м³).
Плотность рабочей среды, кгс/м³ (т/м³): 1100 (1,1).
Температура рабочей среды: до 100 °С.
Давление избыточное, МПа (кгс/см²): 0,002 (0,02).
Вакуум, МПа (кгс/см²): 0,00025 (0,0025).
Нагрузка от теплоизоляции, МПа (кгс/см²): 0,00045 (0,0045).
Снеговая нагрузка , МПа (кгс/см²): 0,002 (0,02) - для баков вне помещения.
Ветровая нагрузка , МПа (кгс/см²): 0,001 (0,01) - для баков вне помещения.
Климатическое исполнение по ГОСТ 15150: УХЛ 3.
Условия хранения и транспортировки по ГОСТ 15150: 5(0Ж4).
Допустимая сейсмичность по шкале MSK-64: данная конструкция баков обеспечивает их работоспособность при установке в районах с проектным землетресением 9 баллов (МР3) по шкале MSK-64.

Материальное исполнение

• Ст2пс2 по ГОСТ 380-71 - для райнов с расчетной температурой до -20°С

• ВСт3сп5 по ГОСТ 380-71 с дополнительными гарантиями загиба в холодном состоянии и ударной взязкости при температуре -20°С - для райнов с расчетной температурой до -30°С

• сталь 14Г2 по ГОСТ 19282-73 - для райнов с расчетной температурой -30°-40°С

• сталь 09Г2С по ГОСТ 19282-73 с дополнительными гарантиями загиба в холодном состоянии и ударной взязкости при температуре -70°С - для райнов с расчетной температурой -40°-50°С

Для площадок, ограждений и лестниц допускается применение стали ВСт3пс2 по ГОСТ 380-71.

Лестницы и площадки не должны передавать на обечайку баков изгибающих моментов.

Сосредоточенная нагрузка, передаваемая лестницами и площадками на один щит кровли, не должна превышать 1500Н.

Примеры обозначения баков и резервуаров ТЭС и АЭС при заказе

Бак 1,0 м³ ОСТ34-42-559-82 Ст.3пс2 ГОСТ380-71

ПРЯМОУГОЛЬНЫЕ БАКИ И РЕЗЕРВУАРЫ ТЭС И АЭС

Баки и резервуары ТЭС И АЭС прямоугольные изготавливаются по ОСТ 34-42-559-82 вместимостью от 1 до 2,5 м³, рассчитанные на избыточное давление 0,002 МПа (0,02 кгс/см²) и вакуум 0,00025 МПа (0,0025 кгс/см²). Баки устанавливаются в помещении и не рассчитаны на ветровую и снеговую нагрузки.

Баки и резервуары ТЭС И АЭС прямоугольные изготавливаются из высококачественной углеродистой или легированной стали толщиной от 4 до 12 мм или из нержавеющей стали толщиной от 4 до 10 мм.

Баки и резервуары ТЭС И АЭС прямоугольные изготавливаются по рабочим чертежам Т167.01.00.000 - Т167.03.00.000.

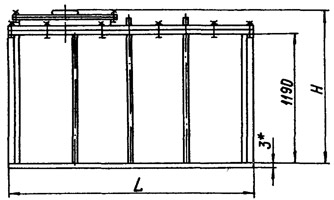

Типы и основные размеры прямоугольных баков и резервуаров ТЭС и АЭС

Объем полезный,  м3	H, мм	L, мм	B, мм	Масса, кг	ЗАКАЗАТЬ*
1,0	1300	1220	895	190	Заказать
1,6		1320	1220	245	Заказать
2,5	1355	2130		375	Заказать
где H - высота, L - длина, B - ширина



ЦИЛИНДРИЧЕСКИЕ ВЕРТИКАЛЬНЫЕ БАКИ И РЕЗЕРВУАРЫ ТЭС И АЭС

Баки и резервуары ТЭС И АЭС цилиндрические вертикальные изготавливаются по ОСТ 34-42-560-82 вместимостью от 1 до 100 м³, рассчитанные на избыточное давление 0,002 МПа (0,02 кгс/см²) и вакуум 0,00025 МПа (0,0025 кгс/см²). Баки, устанавливаемые вне помещения, рассчитаны на снеговую нагрузку 0,002 МПа (0,02 кгс/см²) и ветровую нагрузку 0,001 МПа (0,01 кгс/см²).

Вне помещения могут быть установлены баки вместимостью 63 и 100 м³.

Баки и резервуары ТЭС И АЭС цилиндрические вертикальные изготавливаются из высококачественной углеродистой или легированной стали толщиной от 4 до 12 мм или из нержавеющей стали толщиной от 4 до 10 мм.

Баки и резервуары ТЭС И АЭС цилиндрические вертикальные изготавливаются по рабочим чертежам Т168.01.00.000 - Т168.11.00.000.

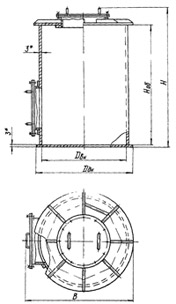

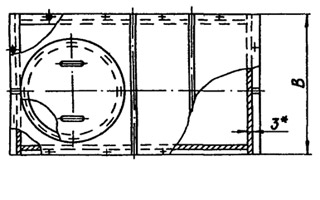

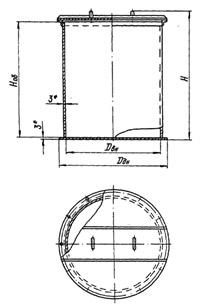

Типы и основные размеры цилиндрических вертикальных баков и резервуаров ТЭС и АЭС



Полезный объем, м3	Чертеж	Dвн, мм	Dдн, мм	Ноб, мм	Н, мм	В, мм	Масса, кг	ЗАКАЗАТЬ*
1,0	1	1050	1160	1500	1610	-	185	Заказать
1,6				1950	2055		220	Заказать
2,5		1670	1770	1500	1610		315	Заказать
4,0				1950	2055		375	Заказать
6,3	2			3000	3350	2070	770	Заказать
10,0		2150	2250			2600	965	Заказать
16,0		3000	3100	2400	2730	3500	1250	Заказать
25,0				3750	4090		1550	Заказать
40,0		3800	3900			4260	2100	Заказать
63,0				6000	6340		2750	Заказать
где D - диаметр, H - высота, B - ширина



ЦИЛИНДРИЧЕСКИЕ ГОРИЗОНТАЛЬНЫЕ БАКИ И РЕЗЕРВУАРЫ ТЭС И АЭС

Баки и резервуары ТЭС И АЭС цилиндрические горизонтальные изготавливаются по ОСТ 34-42-561-82 вместимостью от 2 до 100 м³, рассчитанные на избыточное давление 0,002 МПа (0,02 кгс/см²) и вакуум 0,00025 МПа (0,0025 кгс/см²) и ветровую нагрузку 0,001 МПа (0,01 кгс/см²).

В баках вместимостью 2-75 м³ рабочее давление может быть 0,02 МПа (0,2 кгс/см²), эти баки могут использоваться как деаэраторные с барботажем в деаэрационной колонке.

Баки и резервуары ТЭС И АЭС цилиндрические горизонтальные изготавливаются из высококачественной углеродистой или легированной стали толщиной от 4 до 12 мм или из нержавеющей стали толщиной от 4 до 10 мм.

Баки и резервуары ТЭС И АЭС цилиндрические горизонтальные вместимостью 100 м³изготавливаются по рабочим чертежам Т169.01.00.000. Баки вместимостью 2-75 м³ изготавливаются по рабочим чертежам Т186.01.00.000 - Т186.07.00.000 (баки деаэраторные).

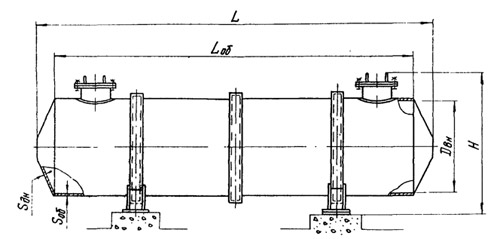

Типы и основные размеры цилиндрических горизонтальных баков и резервуаров ТЭС и АЭС

Объем полезный, м3	Dвн, мм	Lоб, мм	L, мм	H, мм	Sоб, мм	Sдн, мм	Масса, кг	Примечание	ЗАКАЗАТЬ*
2	1200	2000	2390	1700	6	8	930	без антикоррозион-ного покрытия	Заказать
4		3500	3890				1200		Заказать
8	1600	4000	4415	2250	8		2400		Заказать
15	2000	4800	5365	2670		10	3450		Заказать
25	2200	6580	7220	2860			4650		Заказать
50	3000	7200	8150	3680	10	12	10050		Заказать
75		10600	11500		12		12970		Заказать
где D - диаметр, L - длина, H - высота, S - толщина

По указанию Потребителя (проектной организации) баки и резервуары АЭС и ТЭС могут быть изготовлены на любой другой заданный объем и рабочие параметры.
