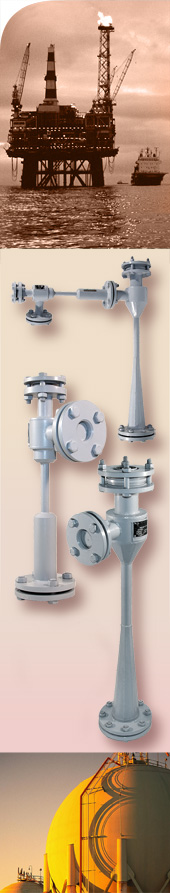

Термокомпрессоры пароструйные (эжекторы пар-пар) ПКС

Струйные аппараты «КВАРК» Термокомпрессоры пароструйные (эжекторы пар-пар) типа ПКС предназначены для возврата в систему низкопотенциального пара и его вторичного использования с требуемыми потребителю параметрами.

• повышение давления низко- и среднепотенциального пара до требуемых параметров
• утилизация отработанного пара после технологических циклов предприятий пищевой, нефтехимической, металлургической, легкой промышленности и других отраслей
• утилизация выпара технологических емкостей, испарителей, выхлопов турбин, иного энергетического оборудования
• редуцирование острого пара до расчетных рабочих параметров с одновременным повышением давления и температуры низкопотенциального пара (выпара)

ПКС – это паро-паровой эжектор (термокомпрессор), использующий в качестве активной среды высокопотенциальный пар. Активный пар , истекая с высокой скоростью через сверхзвуковое рабочее сопло, инжектирует и сжимает низкопотенциальный пар, повышая параметры смеси до требуемого значения.

Коэффициент сжатия утилизируемого пара равен 1,2-5 в зависимости от перепада давлений между активным и низкопотенциальным паром. Соотношение расходов активного и утилизируемого пара составляет 0,5-10 в зависимости от располагаемого давления активного пара и требуемого давления на выходе из аппарата.

Масштабы энергоресурсосбережения при использовании термокомпрессоров (эжекторов пар-пар) типа ПКС очень значительны. Термокомпрессоры (эжекторы пар-пар) типа ПКС позволяют полностью вернуть в систему низкопотенциальный пар, обычно сбрасываемый в атмосферу через воздушную свечу, и избежать потерь, связанных с дросселированием и регулированием паровых потоков. Срок окупаемости термокомпрессоров (эжекторов пар-пар) ПКС составляет от 3 до 12 месяцев.

Использование термокомпрессоров (эжекторов пар-пар) ПКС позволяет снизить до минимума технологические выбросы атмосферу, а также полностью избежать экологического загрязнения окружающей среды от выпара, как правило, сбрасываемого открытым способом.

Термокомпрессоры (эжекторы пар-пар) ПКС изготавливаются из коррозионностойкой и износостойкой стали, не имеют движущихся деталей, вальцовочных, резьбовых соединений (кроме фланцевых) и практически не требуют затрат на техническое обслуживание и ремонт.

Каждый термокомпрессор (эжектор пар-пар) ПКС рассчитывается индивидуально под параметры конкретного объекта, что позволяет достичь оптимального соотношения расходов сред и максимального повышения давления на выходе из аппарата.

• Производительность по утилизируемому пару: 0,1-100 т/час.
• Давление активного пара: 0,6-16 МПа.
• Давление утилизируемого пара: 0,1-2,5 МПа.
• Давление пара на выходе из ПКС: 0,2-6,4 МПа.
• Стандартные материалы изготовления: Ст20, 09Г2С, аустенитные нержавеющие стали.
